Привод для мангала своими руками

Оглавление: [скрыть]

  • Введение в материал
  • Изготовление мангала
  • Электро система

Введение в материал

Не существует, наверное, человека, который не любил бы действительно качественный отдых, но мало кто умеет создать условия для этого. Во время отдыха на природе большинство людей только и занимаются тем, что готовят большую часть времени, а потом едят и уже действительно отдыхают. Хотя почти всего процесса приготовления на мангале можно избежать, и лишь приходить по времени и заменять шампура на новые. А пока человек отдыхает, за него работает автоматический электропривод, который обращает вокруг оси шампура, благодаря чему мясо не пригорает и полностью приготавливается.

Общий вид мангала

Среди всех электрических мангалов лучше выбрать тот, в конструкции которого внутри стержней решетки имеются нагревательные элементы большой мощности. Это позволит жиру от мяса карамелизироваться, что придаст любому блюду особый вкус.

Вернуться к оглавлению

Изготовление мангала

  1. Стальные пластины 4 мм.
  2. Сварочный аппарат.
  3. Дрель.
  4. Уголок 4 мм.
  5. Винты с гайками.
  6. Рулетка.
  7. Краска.

Есть множество вариаций сделать мангал своими руками, но чаще всего используется классический вариант из стальных пластин, но в данном случае его придется немного доработать, т.к. будет использован дополнительный механизм.

Схема мангала своими руками

Схема мангала своими руками: а — вид сбоку; б — вид сверху (в сечении показана нижняя сетка); в — устройство ножек на колесиках; г — крышка жаровни (оцинкованный стальной лист толщиной 0,9 мм); д — совок; е — опахало; ж — кочерга; з — шампур; 1 — ручка с крючками (проволока 010 мм из нержавеющей стали, 2 шт.); 2 — под (печной кирпич); 3 — жаровня (стальной лист толщиной 4 мм); 4 — ножка (труба 03/4″, 4 шт.); 5 — запас дров; 6 — продольная связь (труба 01/2″, 2 шт.); 7— поперечина (труба 01/2″, 2 шт.); 8 — сетка (проволока 02 мм); 9 — ручка со столиком; 10 — веер опахала (дюралюминиевый лист); 11 — ручка опахала (дерево).

Нужны 2 пары пластин, одна из которых будет иметь длину 30 см и аналогичную высоту (при желании можно добавить 5-7 см), а другая при той же высоте не имеет никаких формальных ограничений по длине (каждый смотрит на свое усмотрение в зависимости от количества членов семьи), снизу изготавливается еще 1 на всю площадь. Первые называются поперечными, вторые продольными, третья — нижняя. Интересная особенность заключается в том, что одна из продольных пластин будет выше другой на 2,5 см, и под самым верхом будет иметь ряд отверстий диаметром 1,5 см для того, чтобы поместился любой шампур.

Каждая продольная пластина по очереди устанавливается в тиски, и в ней просверливается ряд отверстий с шагом в 3 см в самом низу, после чего процедура повторяется в шахматном на 1-2 мм выше. Каждое отверстие должно быть равно 8-10 мм в диаметре. Эти 2 ряда отверстий с каждой стороны будут служить для подачи воздуха к огню. С этой же целью перфорируется и нижняя пластина, но уже не с такой частотой, а в несколько раз реже (по усмотрению изготовителя). При желании можно воспользоваться болгаркой и сделать продолговатые отверстия шириной 5 мм и длиной до 50.

Следующим этапом предстоит сварить между собой конструкцию мангала таким образом, чтобы все отверстия оказались снизу. Но кроме этих отверстий не должно быть никаких других доступов к воздуху (трещины, недочеты).

Поддерживающая система для таких мангалов создается еще проще, чем они сами. Для этого периметр обкладывается уголком и затем тот сваривается — это будет каркас у поддержки. Ножки можно сделать разборными, а можно из этого же уголка приварить вертикальные. Если интересует полностью разборный вариант, то берется уголок, стальные пластинки (благо отходов к этому времени уже будет предостаточно) привариваются к низу и верху будущих ножек. После чего каркас сверлится по углам, а пластинки на ножках по центру. После этого продевается в отверстие винт и со стороны ножки фиксируется гайкой. Для того чтобы мелкие детали не потерялись, их фиксируют при помощи краски на своих местах.

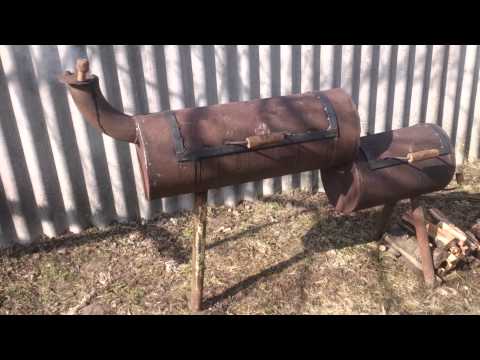

http://1landscapedesign.ru/youtu.be/DKriAyhR2yE

Вернуться к оглавлению

Электро система

Схема устройства зонта для мангала

Схема устройства зонта для мангала.

  1. Электромотор 12 V.
  2. Инвертор.
  3. Шестеренки.
  4. Кожаные либо металлические ремни.
  5. Паяльник.

Один мангал — это, конечно, очень хорошо, но гораздо приятнее, если он при этом сам занимается жаркой, и в задачу человека во время жарки входит лишь замена шампуров, а для этого надо сделать и смонтировать электропривод. Создать систему с приводом можно двумя способами — простым и сложным, но в обоих случаях используется мотор, который питается от 12 V.

При простом подходе потребуется мотор и понижающий инвертор. Данная конструкция соединяется посредством металлического либо кожаного ремня и легко монтируется. Единственный минус — это цена изготовления и сложность в поисках нужной детали, т.к. понижающий инвертор с каждым годом найти не становится проще. К тому же ремонт может также быть сложным, если человек не особо разбирается в механизме, т.к. мастерских такого плана в природе нет.

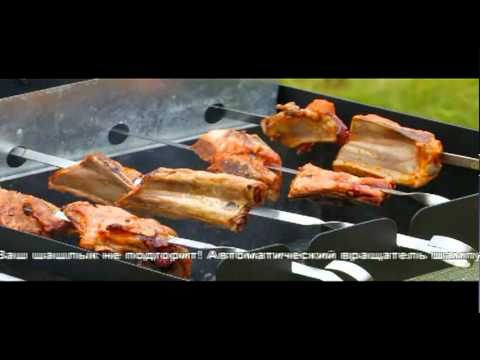

http://1landscapedesign.ru/youtu.be/-NCIIxi9Ph4

Хотя весь автоматический электропривод можно изготовить и своими руками.

Для этого потребуется лишь элементарное знание физики и воспоминание об устройстве велосипеда. Чем больше основная звездочка и меньше задняя, тем выше будет скорость при меньших усилиях, соответственно все можно развернуть в обратном порядке и использовать уже шестеренки. В этом случае сложно будет найти самый низкооборотистый мотор, закрепить на его исходной части самую маленькую шестеренку, а на мангале самую большую, к которой припаивается аналогичная первой.

http://1landscapedesign.ru/youtu.be/DkMFrJS3ycc

Схема зонта для мангала с подключением к электросети

Схема зонта для мангала с подключением к электросети.

После чего уже на рабочем пространстве повторяется система еще раз. Таким образом, при помощи 4-х шестеренок можно добиться понижения крутящего момента во много раз и уже на месте подбирать последнюю шестеренку, которая и будет контролировать итоговую скорость.

Последний вариант лишь в описании выглядит громоздко, но в итоге он будет не намного больше, чем покупной инвертор. Автоматический электропривод для мангала, изготовленный таким образом будет служить практически бесконечно, т.к. для его ремонта будет уходить не более 10-20 минут и цена его будет копеечной.

http://1landscapedesign.ru/youtu.be/8fdkgaWNGss

В итоге шашлык готовится и не спеша вращается электроприводом над углями, хозяева отдыхают от души, и остается лишь надеяться, что аккумулятор никто не забыл зарядить перед отдыхом.
